一、DS/Z64H鑄鋼水封閘閥結構特點：



1 、本廠生產的閥蓋填料室具有水密封結構，當接口通入壓力 0.6-1MPa 的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
2 、 DS/Z 型系列采用雙閘板雙向彈性密封、啟閉靈活、迅速、密封可靠。
3 、產品結構簡單、緊湊合理、檢修方便，使用壽命長
4 、在管路上坐啟閉裝置用，必須處于全開或半開狀態，不得用于調節流量。
5 、閥門連接形式分法蘭、焊接兩種，驅動方式為手動、電動兩種。
6 、 DS 系列水封閥門適用于公稱壓力 ≦10.0MPa ，工作溫度 ≦ 425℃ ，工作介質為水、蒸汽、 油田和非腐蝕性氣體的管路上作啟閉裝置用，尤其適用于火電廠汽機真空冷凝系統。

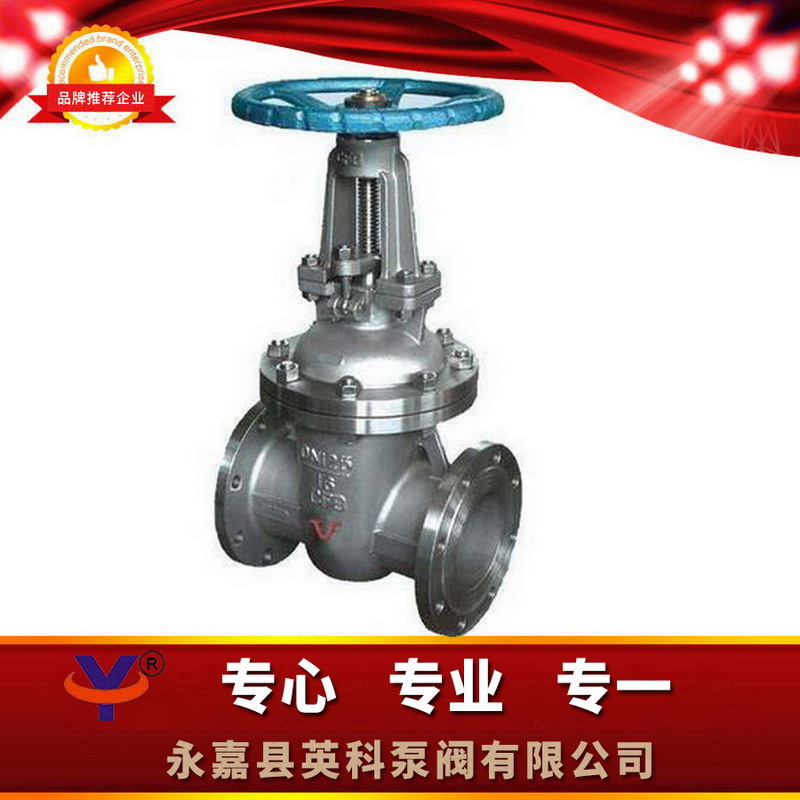

二、DS/Z64H鑄鋼水封閘閥結構圖片：







三、DS/Z64H鑄鋼水封閘閥設計與制造標準：

●設計與制造：GB12234
●法蘭尺寸：GB9113　JB7490
●壓力溫度：JB/T74　GB9131
●結構長度：GB/T12221
●對焊連接尺寸：---
●檢驗與試驗：JB/T9092　GB13927



四、DS/Z64H鑄鋼水封閘閥安裝尺寸及重量：

,





GB1.6Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	334	440	495	575	585	610	740	865	995	1135	1525	1615	1660	1745
Do	250	250	300	350	350	350	400	400	450	500	500	600	600	700
GB22.5Mpa
DN	50	65	80	100	125	150	200	250	300	350	400	450	500	600
L	250	270	280	300	325	350	400	450	500	550	600	650	700	800
H	334	440	495	575	585	610	740	865	995	1135	1525	1610	1660	1745
D。	250	250	300	350	350	350	400	400	450	500	500	600	600	700
GB4.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		600
H	345	440		495	580	605	740		865	1010	1140		1525
D。	300	300		350	350	400	400	450		550	650	750		850
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		650
H	350	445		500	580	590	610	745		865	1010	1150		1530
D。	300	300		350	400	400	450	550		650	750	800		900
GB1.0Mpa
DN	50	65		80	100	125	150	200		250	300	350		400
L	250	270		280	300	325	350	400		450	500	550		650
H	350	445		500	580	590	610	745		865	1010	1150		1530
D。	300	300		350	400	400	450	550		650	750	850		950



五、DS/Z64H鑄鋼水封閘閥訂貨說明：

歡迎您訪問我們的網站【http://m.jyfepot.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、渦輪傳動、氣動、電動）⑨是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。



DS/Z64H鑄鋼水封閘閥產品結構簡單、緊湊合理、檢修方便，使用壽命長
