一、HH49X微阻緩閉止回閥概述：

HH47X/HH48X/HH49X微阻緩閉蝶型消聲止回閥主要用于凈水、源水、污水、海水等介質的供、排水管道上，安裝在水泵出品處，用以截斷介質的回流消除原子能壞性的水錘，保護和道、水泵的安全運行。

二、HH49X微阻緩閉止回閥特點：

1、體形小、重量輕、結構長度只有旋啟式止回閥的三分之一左右。

2、緩閉系統性能優良，不受管道中介質的影響，閥瓣 先速關后緩閉，可防止破環性水錘。3、橡膠軟密封，封閉性能好，耐磨損，使用壽命長。

4、橡膠緩沖，啟閉平穩，無震動，無噪音。

5、比老式止回閥流阻小，有明顯的節能效果。

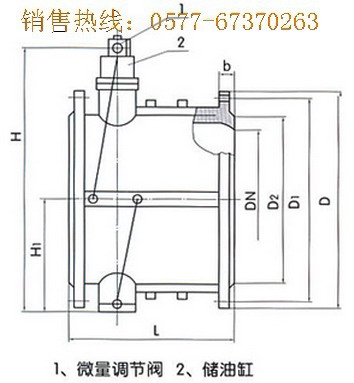

三、HH49X微阻緩閉止回閥結構圖片：





四、HH49X微阻緩閉止回閥主要零件材料：



零件名稱	閥體	蝶板	密封圈	閥桿	填料
材料	灰鑄鐵、碳鋼	灰鑄鐵、碳鋼、球墨鑄鐵	氯丁橡膠、丁腈耐油橡膠	不銹鋼	聚四氯乙烯



五、HH49X微阻緩閉止回閥主要技術參數：





六、HH49X微阻緩閉止回閥主要外形尺寸：





公稱通徑DN		尺　　　　　　　寸　　　　　mm
mm	in	D	D1	D2	H	H1	L	Z-фd	螺栓
150	6	280	240	210	228	172	210	8-ф23	8-M20
200	8	335	295	265	270	210	230	8-ф23	8-M20
250	10	390	350	320	305	240	250	12-ф23	12-M20
300	12	440	400	368	367	264	270	12-ф23	12-M20
350	14	500	460	428	422,	294	290	16-ф23	16-M20
400	16	565	515	482	462	324	310	16-ф23	16-M22
450	18	615	565	532	497	351	330	20-ф25	20-M22
500	20	670	620	585	532	379	350	20-ф25	20-M22
600	24	780	725	685	607	434	390	20-ф30	20-M27
700	28	895	840	800	702	491	430	24-ф30	24-M27
800	32	1010	950	905	792	549	470	24-ф34	24-M30

七、HH49X微阻緩閉止回閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。



HH49X微阻緩閉蝶型消聲止回閥用于工業給排水、污水處理廠的水泵出口處，防止管網中介逆流。自動消除破壞性水錘,從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城巿排污的最佳產品。
