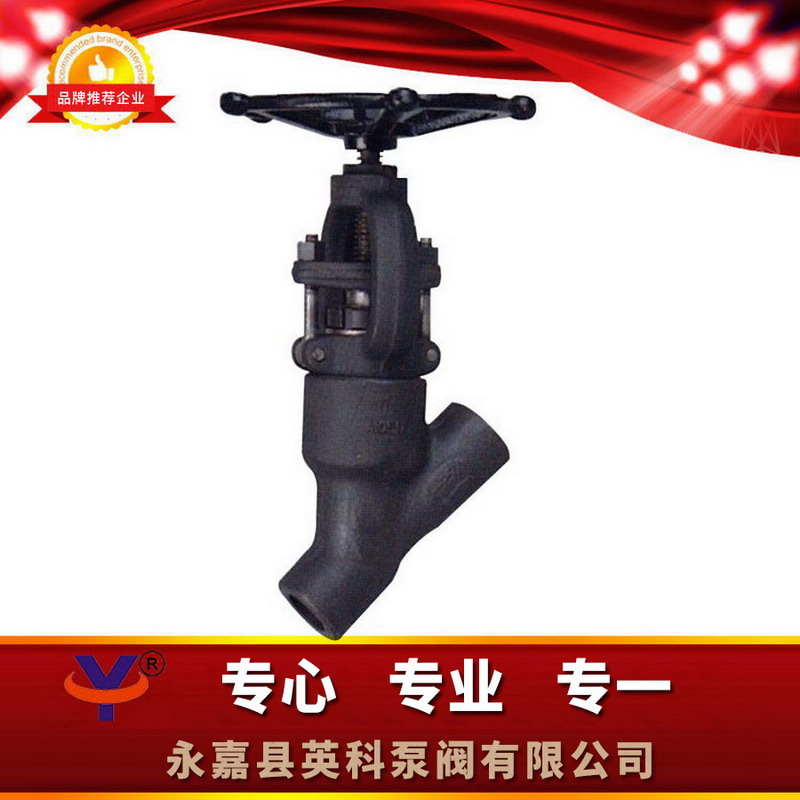

產品展示Y型鍛鋼截止閥
- 型 號：Y型
- 類 別：Y型鍛鋼截止閥
- 價 格：￥面議
- 產 地：溫州
產品點擊瀏覽次數：2220
英科牌Y型鍛鋼截止閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。
點擊放大一、Y型鍛鋼截止閥概述：
英科牌"Y"型鍛鋼閥有三種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密封環密封。
二、Y型鍛鋼截止閥結構特點：
1.英科牌"Y"型截止閥和止回閥閥門符合ANSI B16.34.檢驗與測試按API598,標記按MSS-SP-25。
2.全徑和縮徑
3.升降式和球式止回閥
4.按需內置彈簧
5.可拆卸實習閥瓣
6.自定義壓板壓套式
7.整體式上密封座
8.明桿支架型(OS&Y)
9.螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
10.承插端符合ASME B16.11
11.螺紋連接端（NPT）符合ANSI/ASME B1.20.1
12.閥瓣可變換為針型、節流型、球型、止回型
三、Y型鍛鋼截止閥產品特點：
|

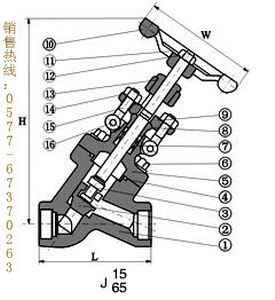

序號
|
零件名稱
|
CStoASTM
|
AStoASTM
|
SStoASTM
|
|
|
A105
|
F22
|
F304(L)
|
F316(L)
|
||
|
1
|
閥體
|
A105
|
A182F22
|
A182F304(L)
|
A182F316(L)
|
|
2
|
閥瓣
|
A276420
|
A276304
|
A276304(L)
|
A276316(L)
|
|
3
|
閥桿
|
A182F6
|
A182F304
|
A182F304(L)
|
A182F316(L)
|
|
4
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
||
|
5
|
閥蓋
|
A105
|
A276 304
|
A182F304(L)
|
A182F316(L)
|
|
6
|
螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
7
|
填料
|
柔性石墨
|
PTFE
|
||
|
8
|
填料壓套
|
A276410
|
A182F304(L)
|
A182F316(L)
|
|
|
9
|
填料壓板
|
A216WCB
|
A351CF8
|
||
|
10
|
手輪
|
A197
|
|||
|
11
|
銘牌
|
SS
|
|||
|
12
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
13
|
閥桿螺母
|
A276410
|
|||
|
14
|
螺母
|
A1942H
|
A1944
|
A1948
|
A1948M
|
|
15
|
活節螺栓
|
A193B7
|
A193B16
|
A193B8
|
A193B8M
|
|
16
|
銷釘
|
柔性石墨
|
PTFE
|
||
|
適用介質
|
水、蒸汽、油品等
|
水、蒸汽、油品等
|
硝酸、醋酸等
|
||
|
適用溫度
|
—29℃～425℃
|
—29℃～550℃
|
—29℃～200℃
|
||
備注：客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定。CS=碳鋼;AS=合金鋼;SS=不銹鋼
四、Y型鍛鋼截止閥連接尺寸：
|
NPS
|
1/2＂
|
3/4＂
|
1＂
|
11/4＂
|
11/2＂
|
2＂
|
|
L
|
98
|
111
|
120
|
140
|
140
|
170
|
|
H（開）
|
175
|
215
|
254
|
305
|
305
|
365
|
|
W
|
100
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
5
|
6.3
|
7.6
|
9.8
|
13.8
|
14.0
|
五、Y型鍛鋼截止閥訂貨說明：
1、①產品名稱與型號②公稱直徑③公稱壓力④使用介質⑤連接方式⑥使用溫度⑦是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
