產品展示Q41F三片式法蘭球閥
- 型 號：
- 類 別：Q41F三片式法蘭球閥
- 價 格：￥面議
- 產 地：
產品點擊瀏覽次數：6793
無

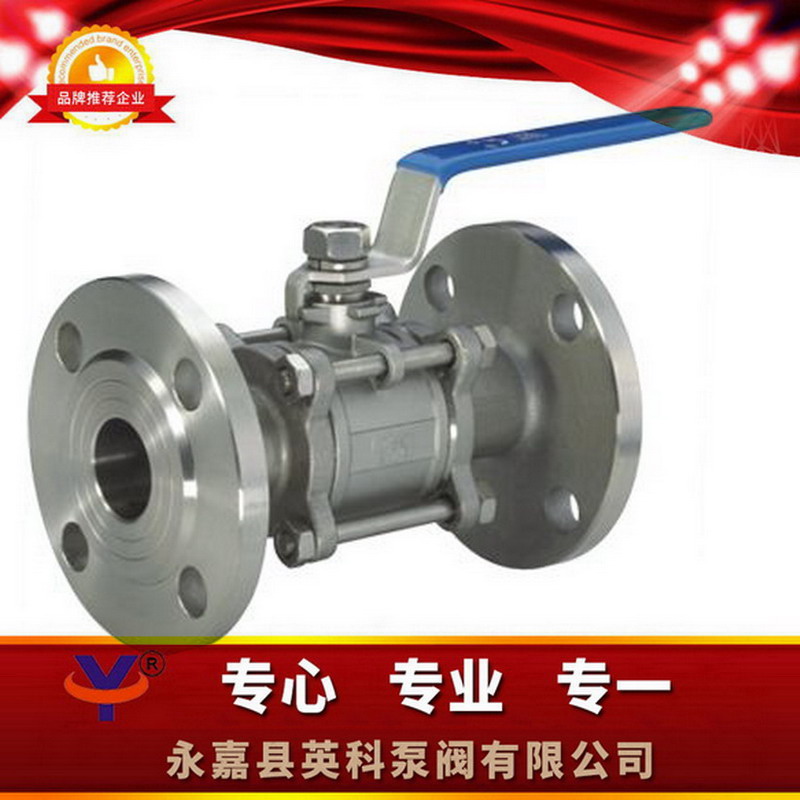

點擊放大一、Q41F三片式法蘭球閥產品概述：
1.公稱壓力：1.6-6.4MPa
2.適用穩定范圍：-20～232℃～350℃
3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）

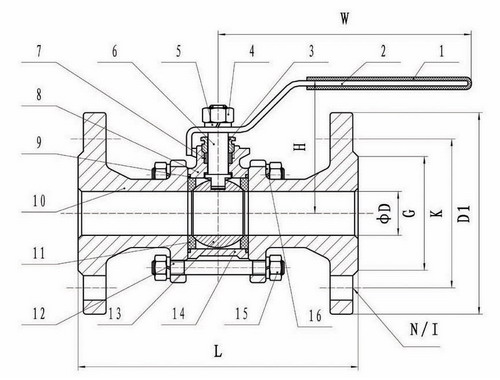

二、Q41F三片式法蘭球閥主要尺寸：
|
SIZE |
1/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
d |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
76 |
100 |
|
L |
130 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
D |
95 |
105 |
115 |
135 |
145 |
160 |
180 |
195 |
230 |
|
D1 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
190 |
|
D2 |
45 |
55 |
65 |
78 |
85 |
100 |
120 |
135 |
160 |
|
b |
14 |
16 |
16 |
18 |
18 |
20 |
22 |
24 |
24 |
|
f |
2 |
2 |
2 |
3 |
3 |
3 |
3 |
3 |
3 |
|
H |
75 |
95 |
90 |
110 |
130 |
140 |
170 |
180 |
250 |
|
w |
130 |
140 |
140 |
170 |
200 |
220 |
350 |
350 |
550 |
|
n-do |
4-14 |
4-14 |
4-14 |
4-18 |
4-18 |
8-18 |
8-18 |
8-18 |
8-22 |
三、Q41F三片式法蘭球閥主要材料：
|
零件名稱 |
材質 |
|
|
不銹鋼 |
碳鋼 |
|
|
螺栓 |
不銹鋼SS304 |
碳鋼 |
|
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
螺母 |
不銹鋼SS304 |
碳鋼 |
|
閥蓋 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
閥體 |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
球體 |
不銹鋼CF8 |
不銹鋼CF8 |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
閥桿 |
不銹鋼SS316 |
不銹鋼SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
壓緊螺母 |
不銹鋼SS316 |
不銹鋼SS304 |
|
彈簧墊圈 |
不銹鋼SS304 |
不銹鋼SS304 |
|
螺母 |
不銹鋼SS304 |
不銹鋼SS304 |
|
手柄 |
不銹鋼SS304 |
不銹鋼SS304 |
四、Q41F三片式法蘭球閥訂貨說明：
1 、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式⑨是否帶附件以便我們的為您正確選型。
2、如有特殊要求時請?jiān)谟嗁彯a(chǎn)品時注明
3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
Q41F型三片式法蘭球閥 1.公稱壓力：1.6-6.4MPa 2.適用穩定范圍：-20～232℃～350℃ 3.適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
