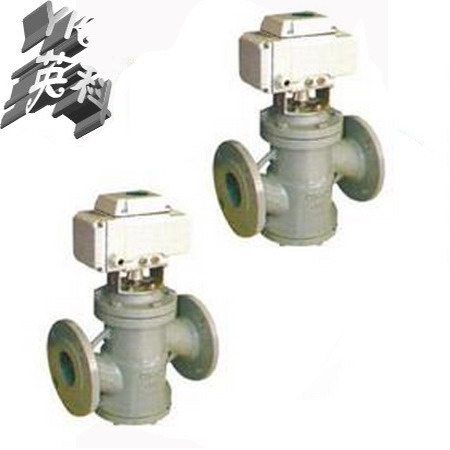

一、EDRV動態平衡電動調節閥特征：

EDRV動態平衡電動調節閥是區別與傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。如下圖所示，在系統符合波動較大的流量系統中，當系統壓力變化時，EDRV動態平衡電動調節閥的二段的壓差P1-P3也隨之變化。
（1）當進口壓力P1升高時，P1-P2增大這是電動閥閥芯向上運動，使P1、P2間開度減少，閥芯壓力P2降低；當進口壓力P1降低是，P1-P2間開度增大，閥芯壓力P2升高。因此，無論系統的壓力怎樣變化，通過電動閥閥芯的調節作用，P2、P3鍵的壓差式中保持不變。因此這種電動閥的抗干擾能力強，具有動態平衡的功能；
（2）當電動執行器接收控制信號使閥軸延R向旋轉時，P2、P3鍵的開度也隨之變化，。由于不管系統壓差P1-P3如何變化，P2、P3鍵的壓差P2-P3式中不變，因此對應于任意開度位置，其輸送的水流量都是一定的，并且電動調節閥實際的流量特性曲線與其不早不晚的流量特性曲線是一致的，沒有偏離，因此這種電動調節閥轉傳統的電動調節閥具有更好的調節特性。



二、EDRV動態平衡電動調節閥結構示意圖

三、EDRV動態平衡電動調節閥材質：

閥體 閥套 閥芯 膜片 密封 電動執行器外殼 球墨鑄鐵 不銹鋼 黃銅 EPDM PTFE 鋁合金

四、EDRV動態平衡電動調節閥技術參數：

閥門形式 型號 規格 壓差范圍（ KPa ） 流量范圍（m3/h） 工作壓力 流量誤差 流體溫度 二通 EDRV1 DN25 30～300 0.2～2.9 PN16 5% 0～100℃ EDRV2 DN32 30～300 0.5～4.7 EDRV3 DN40 30～300 1～7.7 EDRV4 DN50 30～300 2～12.1 EDRV5 DN65 30～300 3～20.4 EDRV6 DN80 30～300 5～30.8 EDRV7 DN100 30～300 10～45.3 EDRV8 DN125 30～300 15～70.7 EDRV9 DN150 30～300 20～101.8 EDRV10 DN150 40～400 30～110

五、EDRV動態平衡電動調節閥尺寸參數：

閥門形式 型號 規格 外形尺寸 長（L） 下高（H2） 上高（H1） 　　 二通 EDRV1 DN25 160 70 265 EDRV2 DN32 180 100 275 EDRV3 DN40 200 110 285 EDRV4 DN50 230 120 290 EDRV5 DN65 290 124 339 EDRV6 DN80 310 150 348 EDRV7 DN100 350 158 357 EDRV8 DN125 400 193 379 EDRV9 DN150 480 193 379 EDRV10 DN150 480 193 379 六、EDRV動態平衡電動調節閥訂貨說明： 訂貨時請注明以下內容 歡迎您訪問我們的網站【http://m.jyfepot.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263  1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。 2、如有特殊要求時請在訂購產品時注明 3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。 4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

EDRV動態平衡電動調節閥是區別與傳統的電動調節閥的新一代產品，是動態平衡與電動調節一體化的產品。
