A9H-Q型防爆波閥門是依據建設部《人防工程戰術技術要求》及《防空地下室設計規程》的技術要求進行研制的。 該產品是一種既能消除水錘沖擊波及阻擋水錘沖擊波的安全閥。又是人防工程管道防護專用設備，該產品研制成功填補了國內空白。 該閥性能好、安裝簡便，可適用于六級和五級抗力的人防工程管道防護。該閥已列建設部人防地下室建設標準圖籍中，在全國進行應用。

 一：A9H-Q防爆波閥用途：

該閥是安裝在人防工程給水，采暖管道上的一種防護設備，平時閥門是開啟狀態。戰時依靠擋消結合的辦法。可阻止沖擊波沿管道進入工程內部，從而達到消除破壞性沖擊波，起到保護系統設施正常運轉和安全防護的目的，保證室內人員設備的安全。

二：A9H-Q防爆波閥工作原理：

 平時在正常使用的工作壓力條件下，彈簧支撐的閥板處于開啟位置，可使管道內的介質正常通過，戰時通過甭站貯水池或破裂的管道，當有沖擊波傳入防爆波閥時，閥板前的壓力突然增加，閥板前后形成強烈的壓差。在高壓室的作用下，彈簧被壓縮，閥板迅速到達關閉位置，把沖擊波阻擋在閥板之外，化解了沖擊波的破壞力。通過阻擋和化解起到保護和安全的作用。沖擊波過后，閥板仍處于開啟位置，管道恢復到正常的工作狀態。

三：A9H-Q防爆波閥參數：

公稱壓力：1.0～1.6MPa
公稱通徑：50～200mm
適用介質：水
適用溫度：0～80℃
法蘭標準：GB/T 17241.6　GB/T 9113
試驗標準：GB/T 13927　API598
四：A9H-Q防爆波閥零部件材料:

零件名稱	閥體、閥蓋	彈簧
材料	碳鋼	不銹鋼

五、A9H-Q防爆波閥主要尺寸參數:

DN	50	65	80	100	125	150	200
L	390	440	440	500	520	535	600
D	160	160	160	220	270	270	375

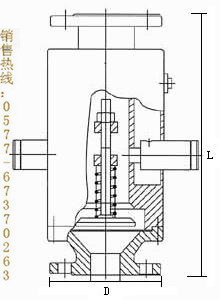

六、A9H-Q防爆波閥技術圖片：

七、A9H-Q防爆波閥安裝及維護：

 1：安裝前檢查主閥活門是否靈活，連接部件是否松動現象。 2：通經較大的產品安裝在地溝時，底部應裝承托架。 3：使用期間應經常對閥門進行檢查，打開放水孔栓塞，排除存放在消波室里的水。 4：每一至兩年應對主閥檢查保養一次。清除閥門雜質以及密封面的水垢，以利閥門正常運轉。 5：如發現主閥彈簧銹蝕嚴重時應更換。

八、A9H-Q防爆波閥訂貨說明：

訂貨時請注明以下內容
歡迎您訪問我們的網站【http://m.jyfepot.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263


1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧是否帶附件以便我們?yōu)槟_選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。



FA49H防爆波閥，是一種可以阻擋水錘和消除破壞性水錘的水用安全閥。通常安裝于工程管道的前部，由多個安全閥組成，并有緩沖彈簧結構，當水錘形成但沒有造成破壞能力的時候，緩沖彈簧將水錘化解；當形成的水錘達到足以破壞其后的設備時，安全閥組發生作用，將閥腔內的壓力排泄出閥體，防止防爆波閥后面的設備免受水錘沖擊，使系統得到保護，設施正常運轉。該閥安全可靠，起爆后不必重新檢定，可連續使用，使用壽命長
