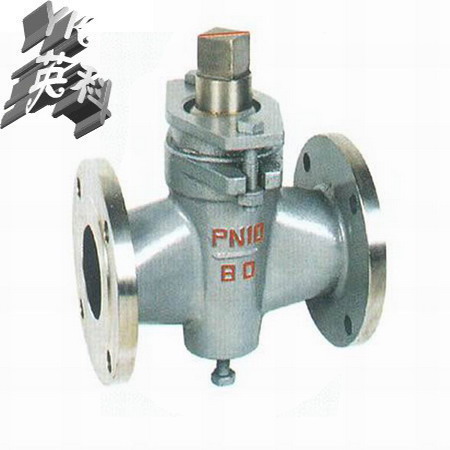

X43W不銹鋼旋塞閥

型號：
類別：X43W不銹鋼旋塞閥
價格：￥面議
產 地：

產品點擊瀏覽次數：3913

無

分享到：

點擊放大

一、X43W不銹鋼旋塞閥主要性能規格：

型號	公稱壓力 PN（MPa）	試驗壓力PS（MPa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（MPa）	殼體	密封	適用介質	工作溫度（℃）
X43W-1.0P	1.0	1.5	1.1	硝酸類	≤250
X43W-1.0R	1.0	1.5	1.1	醋酸類	-20~150

二、X43W不銹鋼旋塞閥主要零件材料：

零件名稱	閥體	塞子	填料壓蓋	填料
X43W-1.0P	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	鉻鎳鈦不銹鋼	油浸石棉盤根柔性石墨
X43W-1.0R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼	油浸石棉盤根柔性石墨

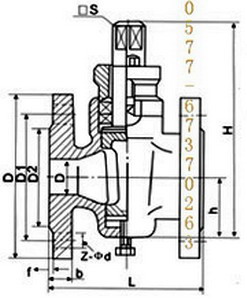

三、X43W不銹鋼旋塞閥技術圖片：

四、X43W不銹鋼旋塞閥主要尺寸：

型號	公稱通徑 DN（mm）	尺寸
型號	公稱通徑 DN（mm）	L	D	D1	D2	f	b	z-φd	□s	h	H
X43W-1.0P X43W-1.0R	15	80	95	65	45	2	14	4-φ14	14	26	99
	20	90	105	75	55	2	16	4-φ14	14	34	124
	25	110	115	85	65	2	16	4-φ14	17	38	133
	32	115	135	100	78	2	18	4-φ18	18	45	152
	40	150	145	110	85	3	18	4-φ18	26	55	212
	50	170	160	125	100	3	20	4-φ18	28	74	260
	65	220	180	145	120	3	20	4-φ18	32	82	295
	80	250	195	160	135	3	22	4-φ18	40	95	327
	100	300	215	180	155	3	26	8-φ18	45	135	425
	125	350	245	210	185	3	24	8-φ18	54	154	482
	150	400	280	240	210	3	24	8-φ23	62	172	512
	200	450	335	295	265	3	24	8-φ23	75	195	605
	250	530	390	350	320	3	28	12-φ23	85	230	660
	300	580	440	400	368	3	30	12-φ23	100	263	760

五、X43W不銹鋼旋塞閥訂貨說明：

1、①產品名稱與型號②公稱直徑③產品材質④公稱壓力⑤使用介質⑥連接方式⑦使用溫度⑧驅動方式（手動、氣動、電動）⑨是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請在訂購產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。

歡迎您訪問我們的網站【http://m.jyfepot.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。電話：0577-67370263

X43W不銹鋼旋塞閥1、適用于經常操作，啟閉迅速、輕便。　　2、流體阻力小。　　3、結構簡單，相對體積小，重量輕，便于維修。　　4、密封性能好　　5、不受安裝方向的限制，介質的流向可任意。　　6、無振動，噪聲小?！　⌒y按結構形式可分為緊定式旋塞閥、自封式旋塞閥、填料式旋塞閥和注油式旋塞閥四種。按通道形式分，可分為直通式、三通式和四通式三種。

上一篇： PZ73H不銹鋼刀閘閥
下一篇：BX43W二通保溫旋塞閥
