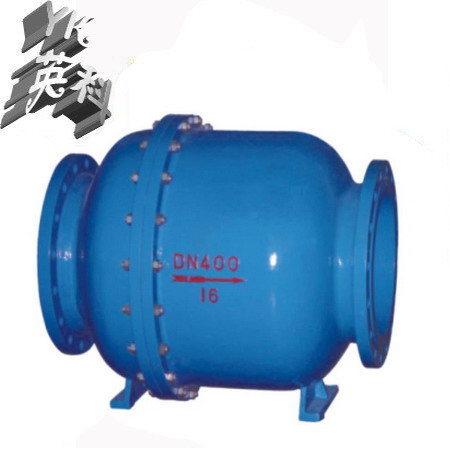

一、HQ45X微阻球形止回閥產品概述：

微阻球形止回閥采用橡膠包皮球?yàn)殚y瓣,在介質的作用下,可在閥替內的滑道上滾動,從而打開或關閉閥門.流量大流阻損失小,密封性能好,消聲關閉,可減小水擊波.水平或垂直安裝均可.可用于冷水、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。

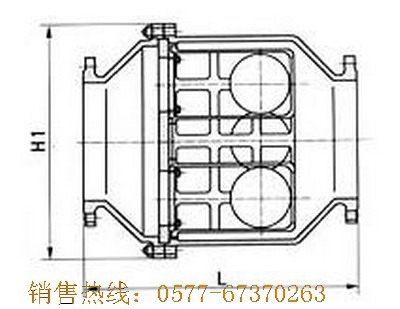

二、HQ45X微阻球形止回閥結構圖：

三、HQ45X微阻球形止回閥主要技術參數：

公稱壓力：1.0～1.6MPa

公稱通經：50～1000mm

適用介質：水及弱腐蝕性流體

適用溫度：0～80℃

法蘭標準：GB/T 17241.6 GB/T 9113

試驗標準: GB/T 13927 AP1598

四、HQ45X微阻球形止回閥主要零部件材料：

零件名稱	閥體	閥瓣	閥座	彈簧
材料	鑄鐵、球鐵、鑄鋼	鑄銅、不銹鋼	銅、不銹鋼	不銹鋼

五、HQ45X微阻球形止回閥主要外形連接尺寸：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　單位：mm

DN（mm)	50	65	80	100	125	150	200	250	300	350	400	450	500	600	700	800	900	1000
L	203	216	241	292	330	356	495	622	698	781	914	978	978	1295	1448	1600	1760	1900
H	180	210	225	245	280	320	380	450	470	500
H1							510	570	640	715	815	825	980	1155	1260	1350	1660	1700

六、HQ45X微阻球形止回閥訂貨說明：

1、①產品名稱與型號②公稱直徑③閥體材質④公稱壓力⑤使用介質⑥連接法蘭標準⑦使用溫度⑧額定流量系數⑨是否帶附件以便我們的為您正確選型。

2、如有特殊要求時請?jiān)谟嗁?gòu)產品時注明

3、若已經由設計單位選定的型號，請按型號直接向我司銷售部訂購。

4、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖。
